Software Especializado
Modelación de Flujo de Materiales con DEM
Utilizamos Software de vanguardia para analizar y determinar trayectorias de flujo
Ejemplos de nuestras herramientas
Análisis DEM
Chute Pantalón
(clic sobre imagen para ampliar)
Mediante el programa ROCKY, este análisis permite determinar la trayectoria del flujo a lo largo del chute, zonas de atollo, desgaste de paredes y planchas de desgaste, velocidad de las partículas, fuerzas de impacto y desalineación de la correa receptora, entre otros parámetros.
Análisis DEM

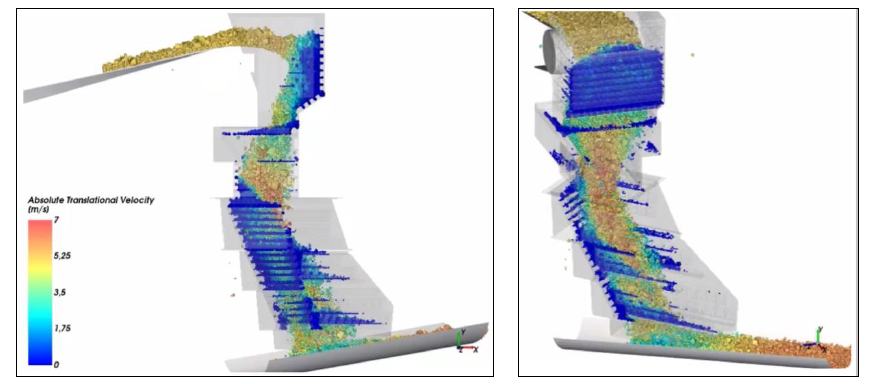

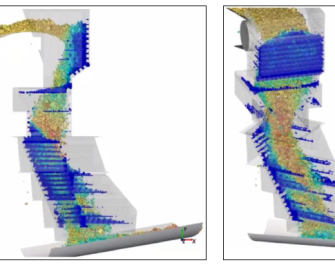

Visualización de Resultados
(clic sobre imagen para ampliar)
Se observan la velocidad de las partículas, la acumulación de material y la velocidad de ingreso a la correa transportadora, obtenidas mediante el programa ROCKY.
Cálculo de Correa

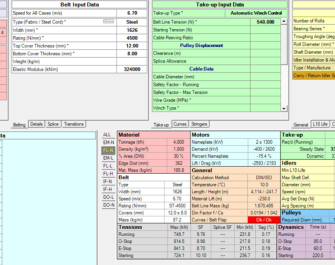

Overland - Sidewinder
(clic sobre imagen para ampliar)
Este resumen muestra los principales resultados del cálculo: potencia requerida, flujo de diseño, velocidad de la correa, factores de seguridad de la cinta, perfil de largo y elevación, vida útil de los polines, tiempos de partida y parada, llenado volumétrico según norma DIN, tensiones de la cinta y tensión en la polea tensora.

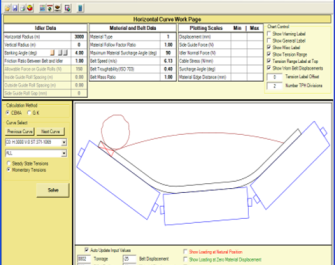

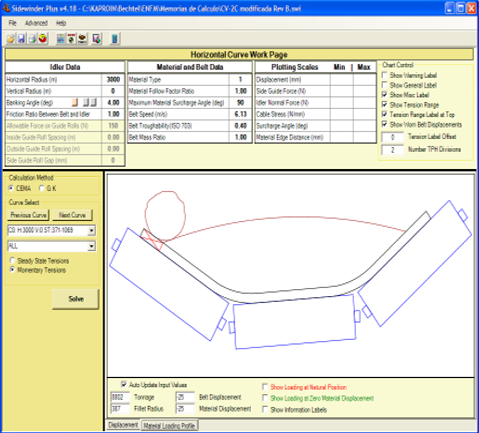

Correa Overland con Curvas Horizontales · Sidewinder
(clic sobre imagen para ampliar)
La imagen muestra la inclinación (talud) aplicada a los polines en una curva horizontal, uno de los múltiples resultados que entrega el programa Sidewinder para este tipo de trazado.
Cálculo de Correa

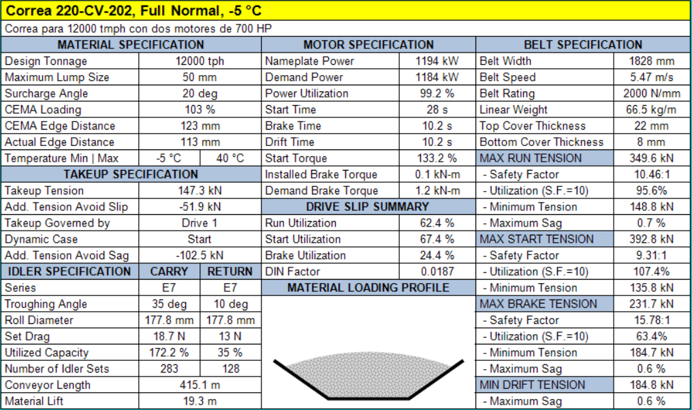

In-Plant · Belt Stat
(clic sobre imagen para ampliar)
El cuadro resumen del programa Belt Stat muestra la capacidad de diseño, velocidad y ancho de cinta, potencia requerida, largo entre centros, diferencia de elevación entre cola y cabeza, capacidad de los polines, factores de seguridad, tensiones de la cinta y tensiones del sistema tensor.
Cálculo de Accionamientos de Carros Repartidores (Tripper Cars)
(clic sobre imagen para ampliar)
La tabla presenta los datos para el cálculo cinemático de carros repartidores o Tripper Cars, considerando fuerzas de roce, pendiente del riel, tensiones de la cinta, efectos del viento, roce de polines y deflexión de la cinta. Los resultados incluyen potencia motriz requerida, aceleración y desaceleración, tiempos de partida y parada, y verificación de resbalamiento de ruedas.
Cálculo de Capacidad de Acopios y Disposición de Alimentadores
(clic sobre imagen para ampliar)
Mediante el programa Sidewinder se determina el volumen y la capacidad viva y muerta del acopio para distintas configuraciones de alimentadores bajo la pila, permitiendo optimizar su disposición.
Elementos Finitos de
Poleas y Ejes AC Tek
(clic sobre imagen para ampliar)
Mediante el programa AC Tek se calculan las tensiones de Von Mises y el criterio de Goodman para el eje, manto, discos y dispositivo de fijación de la polea.
Elementos Finitos de Poleas y Ejes Software PAX de AC Tek
(clic sobre imagen para ampliar)
El cuadro presenta el resumen de los cálculos de poleas mediante elementos finitos: tensiones a la fatiga, factores de seguridad a la fatiga y comparación de tensiones Von Mises con el límite elástico del manto, discos, eje y dispositivo de fijación.
